Gnômon: desenho, sombras e atividades para levar à aula

Quando preparo uma aula sobre o gnômon, começo pelo desenho: uma haste vertical, o chão e a sombra projetada pelo Sol. Parece simples, mas esse esquema ajuda a turma a transformar uma observação cotidiana em perguntas de Ciências, Geografia e Matemática. Já usei a imagem para conversar sobre orientação, passagem do tempo e ângulos, sem depender de equipamentos sofisticados.

Para mim, o principal é deixar claro o que o desenho representa e o que ele não representa. A sombra muda conforme a posição aparente do Sol; compará-la ao longo do dia abre espaço para observar, registrar e explicar. A seguir, compartilho uma sequência que você pode ajustar à sua turma, além de questões com respostas comentadas para verificar a compreensão.

O que é um gnômon e como desenhar um?

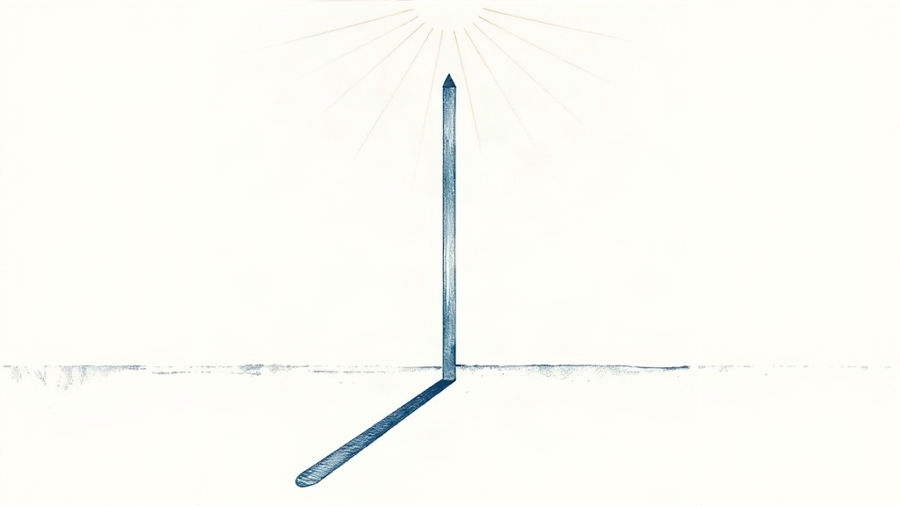

Um gnômon é uma haste vertical cuja sombra, projetada pela luz solar sobre uma superfície, pode ser observada para acompanhar a posição aparente do Sol e estimar a hora solar. Para desenhá-lo, represente o chão como uma linha horizontal, coloque uma haste perpendicular a essa linha e trace a sombra no lado oposto à direção da luz. Acrescente raios solares como linhas inclinadas e identifique a altura da haste e o comprimento da sombra. O desenho fica mais útil quando mostra que a sombra varia durante o dia: em geral, alonga-se no começo e no fim do período ensolarado e encurta-se perto do meio-dia solar. Eu também marco a direção norte, quando a atividade pede orientação. Assim, o esquema não é apenas uma figura; é um modelo para observar relações entre Sol, objeto e superfície.

Na lousa, costumo desenhar três posições da sombra: manhã, perto do meio-dia e tarde. Peço que os estudantes comparem direção e comprimento antes de apresentar qualquer explicação. Essa pausa evita que o desenho vire apenas uma ilustração copiada.

• Desenhe uma base plana e uma haste perpendicular a ela.
• Indique com uma seta a direção dos raios solares.
• Trace a sombra e nomeie suas medidas, se forem necessárias.

Como usar o desenho do gnômon em uma atividade prática?

Você pode usar o desenho do gnômon para organizar uma observação simples e segura: escolha um local plano e ensolarado, fixe uma haste vertical, marque no chão a ponta da sombra e anote o horário. Repita a marcação em intervalos regulares, por exemplo, a cada 30 minutos, e registre também o comprimento da sombra. Depois, peça que a turma represente os dados em um esquema ou tabela e compare o que mudou. A atividade permite trabalhar observação, registro e interpretação sem afirmar que a sombra, sozinha, informa qualquer dado com precisão absoluta: horário oficial, clima e localização também importam. Na minha experiência, combinar desenho e medição ajuda a separar evidência de palpite. Se não houver acesso ao pátio, use uma lanterna e uma haste como modelo, explicando que a demonstração reproduz a formação de sombra, mas não o movimento real do Sol.

Antes de começar, confira se a haste está realmente vertical e se a superfície permite marcar a ponta da sombra. Um pequeno desvio na posição pode alterar as medidas e confundir a comparação. Oriente a turma a não olhar diretamente para o Sol.

Para transformar o registro em conversa, pergunte: “Em qual horário a sombra ficou menor?” e “O que aconteceu com sua direção?”. Eu peço que cada resposta cite uma observação concreta, não apenas uma regra decorada.

Como relacionar sombra, Terra e ângulo do Sol?

A sombra de um gnômon muda de direção e comprimento porque a posição aparente do Sol varia ao longo do dia; observações feitas em lugares diferentes também podem produzir sombras distintas no mesmo horário. Comparar essas evidências ajuda a discutir a esfericidade da Terra, especialmente quando se considera que raios solares atingem regiões diferentes com ângulos distintos. Em um desenho matemático, a haste vertical, o chão e o raio de luz formam um triângulo retângulo. Se conhecemos a altura do gnômon e o comprimento da sombra, podemos calcular o ângulo de elevação usando a tangente: tangente do ângulo = altura ÷ sombra. Eu reforço que a relação permite modelar uma situação observada, mas uma única sombra não prova, isoladamente, toda a forma do planeta. Para sustentar uma conclusão, é importante comparar medições, locais e explicações, como propõe a habilidade EF06CI13.

Uma checagem rápida ajuda a evitar erros: para o ângulo em relação ao solo, a altura é o cateto oposto e a sombra é o cateto adjacente. Portanto, calculamos arctan(altura ÷ sombra), não o contrário.

Quando uso o tema para integrar áreas, começo com o desenho e a coleta de dados; depois, passo ao cálculo e à discussão das evidências. O GeraProva pode ajudar a organizar questões por assunto e poupar tempo na preparação de uma lista ajustada à aula.

Como avaliar a aprendizagem com questões sobre gnômon?

Para avaliar a aprendizagem sobre gnômon, eu combino uma pergunta conceitual, uma interpretação de desenho e pelo menos um problema numérico. A questão conceitual verifica se o estudante compreende que a haste usa a sombra do Sol para acompanhar a hora solar; a interpretação pede que relacione direção, comprimento e posição aparente do Sol; o cálculo examina se identifica corretamente os catetos no triângulo retângulo. Uma sequência curta de três a seis itens costuma mostrar onde a turma precisa retomar o conteúdo, desde que as alternativas erradas revelem confusões plausíveis. Também observo se o estudante explica o raciocínio, não só se marca a letra certa. Nas questões abaixo, há níveis de dificuldade, habilidades BNCC e processos cognitivos distintos. Com o GeraProva, você pode adaptar questões e montar uma avaliação coerente com o objetivo da aula, revisando sempre o enunciado e o gabarito.

As questões a seguir preservam enunciados e alternativas da base, com comentários para cada opção. Nas quatro situações numéricas, vale pedir que a turma escreva primeiro a razão trigonométrica e só depois use a calculadora.

Questões prontas com gabarito comentado

As seis questões a seguir percorrem desde a função básica do gnômon até a aplicação da tangente em triângulos retângulos. Eu as usaria como uma sequência: primeiro, verificaria a compreensão do instrumento; depois, discutiria as evidências relacionadas à forma da Terra; por fim, trabalharia os cálculos de ângulo. Cada item informa o conceito central, uma dica de resolução e, quando disponível, o código BNCC e o nível de Bloom. Peça aos estudantes que registrem a justificativa antes de conferir o comentário: isso ajuda a identificar se o erro veio da leitura, da escolha da operação ou de uma ideia equivocada sobre o fenômeno. Nas alternativas, as marcações explicam por que cada distrator não se ajusta. Nas questões trigonométricas, os resultados são aproximados e dependem da razão entre altura e sombra. Essa organização também facilita selecionar itens de acordo com o objetivo e o tempo disponível para a aula.

1. No pátio da escola, a professora mostra um gnômon. Para que serve o gnômon?

Conceito central: gnômon e mapas. Dica de resolução: Considere a função do gnômon na orientação em mapas. Conceito para revisão: Revisar a função do gnômon na leitura de mapas. BNCC: EF06GE03 — Descrever os movimentos do planeta e sua relação com a circulação geral da atmosfera, o tempo atmosférico e os padrões climáticos. Bloom: Compreender. Dificuldade: Média. Raciocínio: Indutivo.

• ✅ A) Saber a hora. Correta: o gnômon usa a sombra do Sol para ajudar a saber a hora do dia.
• ❌ B) Saber a cor. Incorreta: observar a sombra não indica a função do gnômon como instrumento de marcação do tempo.
• ❌ C) Saber a data. Incorreta: confunde a marcação das horas com a marcação dos dias do calendário; o gnômon não informa a data.
• ❌ D) Saber o lugar. Incorreta: o gnômon não é um mapa nem um aparelho de localização.
• ❌ E) Saber o tamanho. Incorreta: a sombra pode ser medida, mas o instrumento não mede o tamanho dos lugares.

2. Como a esfericidade da Terra pode ser demonstrada através da sombra de um gnômon?

Conceito central: esfericidade da Terra. Dica de resolução: Considere a relação entre a sombra e a posição do Sol. Conceito para revisão: Revisar como a sombra de um gnômon pode indicar a forma da Terra. BNCC: EF06CI13 — Selecionar argumentos e evidências que demonstrem a esfericidade da Terra. Bloom: Analisar. Dificuldade: Difícil. Raciocínio: Crítico.

• ❌ A) As sombras mudam de tamanho. Incorreta: uma mudança de tamanho, isoladamente, não demonstra a esfericidade.
• ❌ B) A sombra é sempre do mesmo tamanho. Incorreta: a sombra varia com a posição aparente do Sol; a constância não é a evidência proposta.
• ✅ C) A sombra muda de direção e comprimento. Correta: essas variações permitem comparar a incidência solar e discutir a forma esférica da Terra com outras evidências.
• ❌ D) A sombra é sempre reta. Incorreta: a alternativa não explica a relação entre a observação da sombra e a curvatura terrestre.
• ❌ E) Não há relação. Incorreta: sombras e ângulos de incidência solar podem fornecer evidências para essa discussão.

3. Um gnômon de 2 metros projeta uma sombra de 1,5 metros ao meio-dia. Qual é o ângulo de inclinação do sol em relação ao solo?

Conceito central: ângulo de inclinação do sol. Dica de resolução: Utilize a tangente do ângulo para resolver a questão. Conceito para revisão: Revisar a relação entre altura e sombra em triângulos retângulos. BNCC: não informado na base. Bloom: Aplicar. Dificuldade: Média. Raciocínio: Dedutivo.

• ✅ A) 53,13°. Correta: tan(ângulo) = 2 ÷ 1,5; arctan(2/1,5) resulta em aproximadamente 53,13°.
• ❌ B) 45°. Incorreta: 45° corresponderia a catetos de mesmo comprimento, mas altura e sombra são diferentes.
• ❌ C) 60°. Incorreta: não corresponde à razão entre a altura de 2 m e a sombra de 1,5 m.
• ❌ D) 30°. Incorreta: é um ângulo menor do que o obtido pela tangente da razão dada.
• ❌ E) 90°. Incorreta: um ângulo de 90° em relação ao solo indicaria raios verticais e sombra inexistente.

4. Em um dia ensolarado, um gnômon projetou uma sombra de 2 m. Se a altura do gnômon é de 1,5 m, qual o ângulo de elevação do sol?

Conceito central: ângulo de elevação do sol. Dica de resolução: Utilize a tangente do ângulo para resolver a questão. Conceito para revisão: Revisar as relações trigonométricas no triângulo retângulo. BNCC: não informado na base. Bloom: Analisar. Dificuldade: Difícil. Raciocínio: Crítico.

• ❌ A) 30 graus. Incorreta: não corresponde à razão entre altura e sombra apresentada.
• ✅ B) 36,87 graus. Correta: tan(ângulo) = 1,5 ÷ 2; arctan(1,5/2) é aproximadamente 36,87°.
• ❌ C) 45 graus. Incorreta: esse ângulo exigiria catetos iguais, mas a altura é menor que a sombra.
• ❌ D) 60 graus. Incorreta: é incompatível com a razão altura/sombra de 1,5/2.
• ❌ E) 90 graus. Incorreta: nessa situação ideal, não haveria sombra projetada no chão.

5. Um gnômon de 4 metros projeta uma sombra de 3 metros. Determine o ângulo de elevação do sol.

Conceito central: ângulo de elevação do sol. Dica de resolução: Utilize a tangente do ângulo para resolver a questão. Conceito para revisão: Revisar as relações trigonométricas no triângulo retângulo. BNCC: não informado na base. Bloom: Aplicar. Dificuldade: Média. Raciocínio: Dedutivo.

• ✅ A) 53,13°. Correta: tan(ângulo) = 4 ÷ 3; arctan(4/3) resulta em aproximadamente 53,13°.
• ❌ B) 45°. Incorreta: altura e sombra não são iguais, então a razão não produz 45°.
• ❌ C) 60°. Incorreta: não corresponde à tangente de 4/3.
• ❌ D) 30°. Incorreta: é um ângulo muito baixo para a razão entre a altura e a sombra informadas.
• ❌ E) 90°. Incorreta: um ângulo de 90° indicaria sombra inexistente.

6. Imagine que um gnômon foi colocado em um parque e a sombra projetada tem 1,5 m ao meio-dia. Se a altura do gnômon é de 2 m, qual é o ângulo formado entre o solo e a parte superior do gnômon?

Conceito central: ângulo de elevação. Dica de resolução: Utilize a tangente do ângulo para resolver a questão. Conceito para revisão: Revisar a relação entre ângulos e tangentes em triângulos retângulos. BNCC: não informado na base. Bloom: Aplicar. Dificuldade: Média. Raciocínio: Dedutivo.

• ❌ A) 45°. Incorreta: a altura e a sombra não têm o mesmo comprimento, então a tangente não é 1.
• ❌ B) 30°. Incorreta: esse valor não corresponde à razão altura/sombra de 2/1,5.
• ✅ C) 53,13°. Correta: tan(ângulo) = 2 ÷ 1,5; o arco-tangente resulta em aproximadamente 53,13°.
• ❌ D) 60°. Incorreta: é maior que o ângulo calculado para a proporção apresentada.
• ❌ E) 70°. Incorreta: é excessivo para a relação entre altura e sombra descrita.

Se quiser transformar essa sequência em uma avaliação com outros níveis de dificuldade, você pode fazer seu cadastro grátis e testar o GeraProva. Eu sempre reviso os itens para adequá-los ao que trabalhei com a turma e ao tempo disponível.

O GeraProva é uma ferramenta de apoio: confira as questões e ajuste os dados à sua proposta pedagógica. Experimente gratuitamente e veja se ajuda a economizar tempo na preparação da próxima aula.
