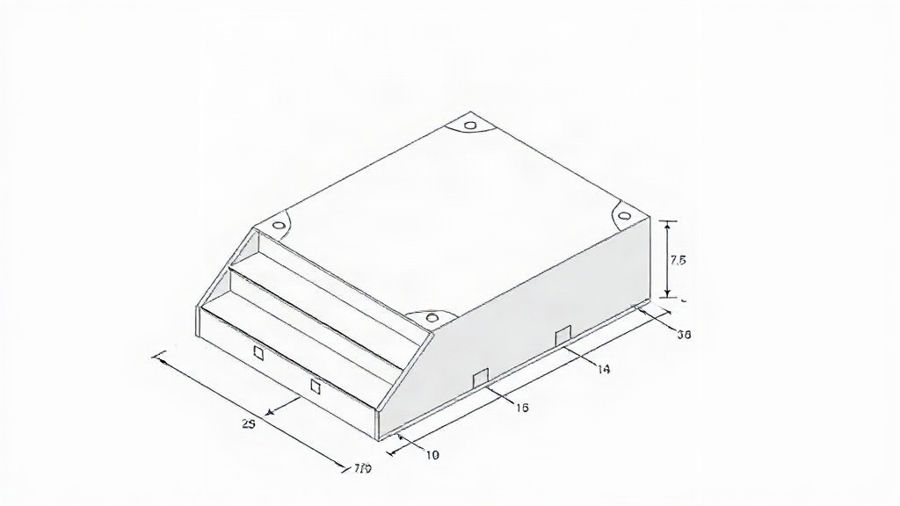

Vista frontal, lateral e superior: como interpretar objetos 3D

Quando comecei a trabalhar vistas ortogonais com minhas turmas, percebi que muitos alunos tentavam adivinhar o objeto olhando apenas uma projeção. Eu também já preparei atividades em que a vista frontal parecia simples, mas a dificuldade aparecia quando era preciso imaginar a profundidade. O que funcionou melhor foi ensinar a cruzar as informações, em vez de pedir que a turma “enxergasse” o sólido de uma vez.

Nas vistas frontal, lateral e superior, cada desenho mostra o objeto de uma direção diferente. A frontal ajuda a ler largura e altura; a lateral, profundidade e altura; e a superior, largura e profundidade. Abaixo compartilho uma sequência prática e questões com gabarito comentado para trabalhar essa habilidade.

O que são as vistas frontal, lateral e superior?

As vistas frontal, lateral e superior são representações planas de um objeto tridimensional observadas de direções diferentes: de frente, de um dos lados e de cima. A vista frontal evidencia largura e altura; a lateral mostra profundidade e altura; e a superior registra largura e profundidade, além de posições ocupadas ou divisões do topo. Ao relacioná-las, é possível reconstruir a forma do objeto sem depender de uma fotografia ou de um desenho em perspectiva. Eu explico aos alunos que cada vista funciona como uma pista parcial: nenhuma precisa contar a história toda sozinha. Por exemplo, uma planta retangular pode esconder um desnível que aparece de frente. A habilidade se relaciona à BNCC EF09MA17, que envolve reconhecer vistas ortogonais e aplicá-las na representação de objetos em perspectiva.

Uma forma simples de fixar a ideia é associar cada vista às dimensões que ela conserva:

• Frontal: largura e altura.
• Lateral: profundidade e altura.
• Superior: largura e profundidade.

Eu costumo desenhar três setas apontando para o mesmo objeto. Assim, a turma entende que as vistas não são três objetos diferentes, mas três registros do mesmo sólido.

Como relacionar as três vistas para reconstruir um sólido?

Para reconstruir um sólido, primeiro identifico o que cada vista informa e depois cruzo as medidas e posições comuns entre elas. Começo pela vista superior para localizar a base e perceber quais posições estão ocupadas; em seguida, uso a frontal para determinar alturas ao longo da largura; por fim, comparo a lateral para descobrir como essas alturas se distribuem na profundidade. Se houver uma divisão na planta, observo sua orientação: um traço paralelo à profundidade separa faixas na largura, enquanto um traço paralelo à largura separa faixas na profundidade. Também confiro se as medidas coincidem entre as projeções. Na prática, não completo partes escondidas por suposição: cada decisão precisa ser compatível com as três vistas. Esse procedimento ajuda a evitar erros de espelhamento, troca de dimensões e alturas constantes inventadas.

Um passo a passo que uso em aula

1. Marque as dimensões da base e a orientação: frente, fundo, esquerda e direita.
2. Registre a altura de cada posição indicada na vista frontal.
3. Confira na vista lateral se as alturas correspondem à profundidade.
4. Use a vista superior para confirmar ocupação e localização dos desníveis.
5. Faça um esboço em perspectiva e volte às três vistas para validar.

Em modelos formados por cubos, vale montar uma tabela de alturas. Ela torna visível se uma pilha está na posição correta, mesmo quando o desenho em perspectiva parece confuso.

Quais erros aparecem com mais frequência nessa atividade?

Os erros mais frequentes são confundir largura com profundidade, inverter esquerda e direita, tratar uma vista superior como se mostrasse alturas e ignorar uma das projeções. Para prevenir esses tropeços, eu peço que os alunos nomeiem as direções antes de desenhar e indiquem em cada vista quais dimensões aparecem. Se uma vista frontal mostra duas alturas em faixas de largura, por exemplo, a superior ajuda a confirmar onde passa a divisão; a lateral verifica se a altura se mantém ao longo da profundidade. Também peço uma checagem final: o objeto proposto precisa reproduzir todos os contornos e medidas descritos. Uma resposta pode parecer plausível em perspectiva e ainda contradizer a vista lateral. Em vez de marcar apenas certo ou errado, é produtivo identificar qual pista foi desconsiderada e revisar esse conceito.

Na correção, observo especialmente estas confusões:

• Troca de eixos: usar profundidade onde a informação se refere à largura.
• Espelhamento: colocar o desnível à direita quando a vista indica a esquerda.
• Leitura incompleta: reconstruir o objeto usando só a vista frontal.
• Ocupação indevida: acrescentar cubos em casas vazias da vista superior.

Como avaliar vistas ortogonais na prática?

Eu avalio a interpretação de vistas ortogonais com tarefas em que o aluno precisa justificar a reconstrução, e não apenas escolher uma figura bonita. Uma boa questão informa medidas, posições e orientação das vistas; depois, pede que a turma identifique o sólido ou explique por que uma alternativa contradiz os dados. Para variar, uso modelos de cubos, objetos simples da sala ou descrições verbais, mas mantenho explícito qual lado é frente e qual é direita. A habilidade EF09MA17 pode ser observada quando o estudante relaciona projeções e representa o objeto em perspectiva. Também vale pedir que desenhe as três vistas de um sólido pronto. Eu preparo avaliações com diferentes níveis de dificuldade e, quando quero agilizar a elaboração de itens e gabaritos, recorro ao GeraProva. O professor pode ajustar as questões à turma e revisar o material antes de aplicar.

Uma sequência curta pode combinar identificação de vistas, montagem com cubos e justificativa escrita. Para experimentar a plataforma, há um cadastro grátis para professores.

Questões prontas com gabarito comentado

As seis questões a seguir trabalham a reconstrução de objetos a partir das vistas frontal, lateral e superior, com situações diferentes e dados explícitos. Ao resolvê-las, recomendo marcar primeiro largura, profundidade e altura e só então comparar as alternativas. Em cada item, o comentário explica por que a opção correta respeita todas as projeções e qual leitura equivocada pode levar aos distratores. As questões estão relacionadas ao código BNCC EF09MA17 e apresentam níveis de Bloom variados, de lembrar e entender até analisar e criar. Eu gosto de usar uma ou duas como diagnóstico antes de iniciar o conteúdo e reservar as mais complexas para uma discussão em duplas. A dica de resolução e os conceitos para revisão ajudam a transformar o gabarito em oportunidade de retomada, não apenas em conferência de letras.

1. Qual esboço representa o suporte descrito pelas três vistas?

Um suporte tem base de 6 cm por 4 cm. Na frontal, duas faixas de 3 cm têm alturas de 4 cm e 2 cm. Na superior, um traço paralelo ao lado de 4 cm fica a 3 cm de uma borda. A lateral direita mostra 4 cm por 4 cm, sem traços internos. Qual esboço em perspectiva corresponde?

• ❌ A) Bloco de altura constante de 2 cm. Errada: ignora a faixa que chega a 4 cm.
• ❌ B) Parte alta central, ocupando 3 cm da largura. Errada: a divisão indica uma faixa lateral, não central.
• ❌ C) Parte alta em metade da profundidade e em toda a largura. Errada: troca largura por profundidade.
• ✅ D) Degrau alto em toda a profundidade e nos 3 cm de um lado da largura. Correta: combina as duas alturas frontais com a divisão indicada na superior.
• ❌ E) Bloco de altura constante de 4 cm. Errada: desconsidera a faixa de 2 cm da vista frontal.

Dica de resolução: relacione as medidas das três vistas. Conceito central: vistas ortogonais e perspectiva. Revisão: interpretar projeções para formar imagens tridimensionais. BNCC: EF09MA17. Bloom: Aplicar.

2. Como representar em perspectiva o pequeno expositor?

O expositor tem 8 cm de largura e 5 cm de profundidade. Na vista superior, uma linha paralela à profundidade, a 3 cm da borda esquerda, indica que o topo à esquerda é mais alto. Na frontal, a altura é 6 cm nos primeiros 3 cm e 2 cm no restante. A lateral direita mostra 6 cm ao longo de toda a profundidade. Qual descrição é correta?

• ❌ A) A parte alta à esquerda ocupa apenas parte da profundidade. Errada: contraria os 6 cm em toda a lateral.
• ✅ B) A parte alta à esquerda ocupa toda a profundidade de 5 cm. Correta: a vista lateral confirma a continuidade do nível alto.
• ❌ C) A parte alta fica à direita. Errada: espelha a posição marcada a partir da borda esquerda.
• ❌ D) A parte alta fica ao fundo e ocupa toda a largura. Errada: troca largura e profundidade.
• ❌ E) O sólido tem 6 cm de altura em toda a base. Errada: a frontal indica 2 cm no restante da largura.

Dica de resolução: cruze as vistas para visualizar o sólido. Conceito central: vistas ortogonais e perspectiva 3D. Revisão: interpretar projeções. BNCC: EF09MA17. Bloom: Entender.

3. Qual desenho corresponde às vistas superior, frontal e lateral direita?

Um suporte de cubos ocupa uma base de 2 linhas por 3 colunas. No desenho I, a linha da frente é “X X .” e a do fundo “X X X”. O desenho II é um perfil de três colunas com alturas 2, 2 e 1. O desenho III é um perfil de duas colunas, ambas com altura 2. Qual correspondência está correta?

• ❌ A) I lateral direita, II frontal, III superior. Errada: a superior registra casas ocupadas, não um perfil.
• ✅ B) I superior, II frontal, III lateral direita. Correta: a planta é 2x3; os perfis têm, respectivamente, três posições de largura e duas de profundidade.
• ❌ C) I lateral direita, II superior, III frontal. Errada: troca a malha de ocupação por alturas.
• ❌ D) I superior, II lateral direita, III frontal. Errada: a lateral teria duas posições, não três.
• ❌ E) I frontal, II superior, III lateral direita. Errada: confunde a planta com o contorno de alturas.

Dica de resolução: compare o número de posições e o tipo de informação. Conceito central: vistas ortogonais e projeções. Revisão: identificar perspectivas. BNCC: EF09MA17. Bloom: Lembrar.

4. Onde deve ficar a pilha de dois cubos no suporte 2x2?

Um suporte ocupa as quatro posições de uma base 2x2. Na vista frontal, a coluna da esquerda tem altura de dois cubos e a da direita, um. Na lateral direita, a fileira da frente tem altura dois e a de trás, um. Cada posição possui pelo menos um cubo. Qual disposição representa as duas vistas?

• ❌ A) Pilha no canto frontal direito. Errada: elevaria a coluna direita na vista frontal.
• ✅ B) Pilha no canto frontal esquerdo e cubos únicos nas demais posições. Correta: reúne a coluna esquerda alta e a fileira frontal alta.
• ❌ C) Pilha no canto traseiro direito. Errada: não corresponde às alturas indicadas de frente nem de lado.
• ❌ D) Duas pilhas nos cantos frontais. Errada: também elevaria a coluna direita.
• ❌ E) Pilha no canto traseiro esquerdo. Errada: deixaria alta a fileira traseira, não a frontal.

Dica de resolução: cruze as alturas das duas direções para localizar a pilha. Conceito central: vistas ortogonais e perspectiva. Revisão: construir modelos tridimensionais. BNCC: EF09MA17. Bloom: Aplicar.

5. Qual distribuição de alturas representa o monumento de cubos?

A base tem três fileiras: frente, meio e fundo; e três posições da esquerda para a direita. A vista superior indica ocupação em toda a frente, nas posições esquerda e central do meio, e nas posições central e direita do fundo. As alturas máximas frontal e lateral direita são, respectivamente, 3, 2, 2 blocos. Qual arranjo respeita os registros?

• ❌ A) Frente 2,1,2; meio 3,2,0; fundo 0,1,2. Errada: a fileira do meio teria máximo 3 na lateral.
• ❌ B) Frente 3,1,2; meio 2,3,0; fundo 0,1,2. Errada: a coluna central teria máximo 3 na frontal.
• ✅ C) Frente 3,1,2; meio 2,2,0; fundo 0,1,2. Correta: respeita as casas ocupadas e produz máximos 3,2,2 nas duas direções.
• ❌ D) Frente 3,1,2; meio 2,2,0; fundo 1,1,2. Errada: ocupa uma posição vazia no fundo à esquerda.
• ❌ E) Frente 3,1,2; meio 2,2,1; fundo 0,1,2. Errada: ocupa a posição direita do meio, que deveria estar vazia.

Dica de resolução: cruze a ocupação superior com os máximos frontal e lateral. Conceito central: interpretação de vistas tridimensionais. Revisão: projeções ortogonais. BNCC: EF09MA17. Bloom: Analisar.

6. Qual sequência de alturas deve aparecer no expositor?

Um expositor de cubos tem, na vista superior, três quadrados alinhados e sem espaços. Na vista frontal, da esquerda para a direita, as alturas são 1, 2 e 3 cubos. Na lateral direita, aparece uma única coluna com altura de 3 cubos. Qual organização deve aparecer em perspectiva?

• ❌ A) Fileira 3, 2, 1. Errada: inverte a ordem frontal.
• ❌ B) Fileira 1, 2, 2. Errada: não inclui a coluna de altura 3.
• ❌ C) Fileira 2, 1, 3. Errada: troca as alturas das duas primeiras posições.
• ❌ D) Fileira 1, 3, 2. Errada: coloca a altura máxima no centro.
• ✅ E) Fileira 1, 2, 3, da esquerda para a direita. Correta: segue a vista frontal e a lateral confirma a altura máxima de 3.

Dica de resolução: use a vista superior para contar posições e a frontal para fixar a ordem das alturas. Conceito central: vistas ortogonais e perspectiva. Revisão: interpretar vistas para formar objetos 3D. BNCC: EF09MA17. Bloom: Criar.
