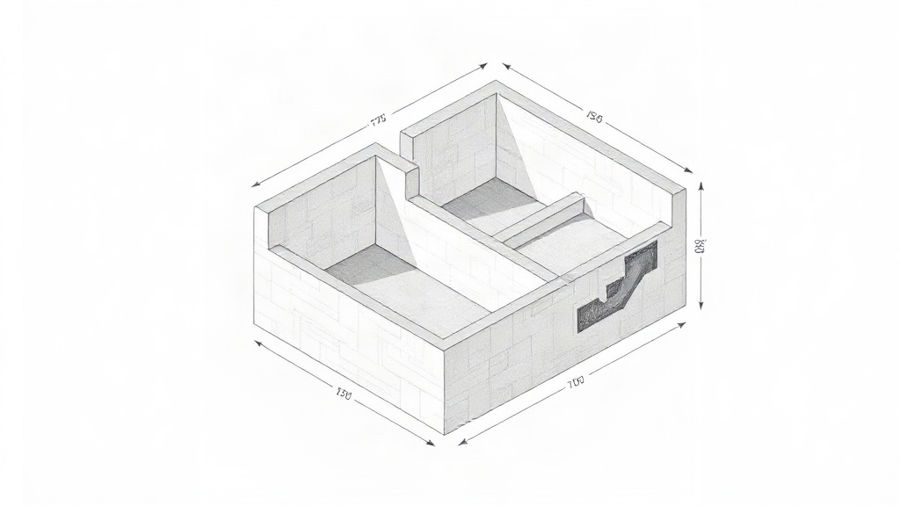

Vista frontal, lateral e superior: como interpretar em 3D

Quando comecei a trabalhar vistas ortogonais, percebi que muitos estudantes conseguiam nomear frente, lado e topo, mas ainda se perdiam ao imaginar o objeto inteiro. Eu também já preparei exercícios em que uma única linha no desenho mudava completamente a interpretação. O caminho que funcionou melhor foi ensinar a cruzar as informações, em vez de tentar adivinhar o sólido olhando apenas uma vista.

Nas atividades, uso objetos simples, como pilhas de cubos e suportes com degraus, e peço que a turma explique o que cada projeção revela. A habilidade EF09MA17, da BNCC, fica mais concreta quando os alunos justificam como largura, profundidade e altura se relacionam. A seguir, compartilho uma sequência de ideias e questões que uso para desenvolver essa leitura espacial.

O que são as vistas frontal, lateral e superior?

As vistas frontal, lateral e superior são projeções planas de um objeto observadas de frente, de um dos lados e de cima. Cada uma mostra dimensões diferentes: a frontal evidencia largura e altura; a lateral, profundidade e altura; e a superior, largura e profundidade, além da ocupação da base. Para reconstruir o sólido, eu comparo as três representações e procuro informações que se confirmam ou se completam. Por exemplo, uma vista frontal pode mostrar duas alturas, enquanto a superior indica onde ocorre a mudança e a lateral confirma se ela continua por toda a profundidade. Nenhuma vista, isoladamente, costuma contar a história inteira. Essa leitura de projeções ortogonais é o foco da habilidade EF09MA17 da BNCC e ajuda a desenvolver visualização espacial, precisão e comunicação matemática.

Uma maneira simples de apresentar a ideia é olhar para uma caixa ou montar uma forma com cubos. Desenho o que aparece de frente, depois de lado e finalmente de cima. A turma percebe que a vista superior não mostra necessariamente a altura das pilhas: ela registra principalmente onde há cubos.

• Frontal: largura e alturas visíveis.
• Lateral: profundidade e alturas ao longo dela.
• Superior: largura, profundidade e posições ocupadas.

Como combinar as três vistas para reconstruir um objeto?

Para reconstruir um objeto, eu identifico primeiro o que cada vista mede e depois cruzo os dados sem trocar largura por profundidade. Começo pela vista superior para localizar as posições ocupadas; em seguida, uso a frontal para determinar as alturas máximas da esquerda para a direita e a lateral para conferir as alturas da frente para o fundo. Em uma base de cubos, cada pilha precisa respeitar simultaneamente as três projeções. Se uma coluna frontal exige altura máxima de três, pelo menos uma pilha naquela posição deve alcançar essa altura; se a vista lateral mostra apenas dois, uma pilha de três naquela fileira não pode existir. Essa checagem reduz erros de espelhamento, de orientação e de preenchimento de casas vazias. Na prática, anotar dimensões e marcar posições ajuda a tornar o raciocínio verificável.

Eu costumo orientar os alunos a desenharem uma pequena grade antes de decidir as alturas. Em cada casa, anotam a pilha possível e verificam linha por linha e coluna por coluna os máximos observados. Assim, em vez de escolher uma alternativa pela aparência, conseguem explicar por que ela funciona.

Quais erros aparecem com mais frequência ao interpretar vistas?

Os erros mais frequentes são inverter esquerda e direita, confundir largura com profundidade, tratar a vista superior como um perfil de alturas e ignorar posições vazias. Para evitá-los, eu marco uma orientação fixa — frente, fundo, esquerda e direita — antes de analisar o desenho. Depois, comparo cada medida com a vista que realmente a representa: a frontal tem a largura do objeto, a lateral tem sua profundidade e a superior combina essas duas dimensões. Também verifico se uma altura indicada precisa ocupar toda a profundidade ou apenas uma faixa. Um traço interno na vista superior pode revelar exatamente onde muda o nível. Quando uma interpretação contradiz qualquer uma das três projeções, ela não representa o sólido descrito, mesmo que pareça plausível em perspectiva.

Um bom hábito é pedir que a turma explique por que cada alternativa incorreta falha. Essa conversa transforma o erro em pista: “troquei frente por fundo”, “ignorei a casa vazia” ou “usei a menor altura como se fosse constante”.

Como avaliar essa habilidade na prática?

Eu avalio a interpretação de vistas com tarefas curtas em que o estudante precisa tanto escolher quanto justificar uma representação tridimensional. Uma sequência eficiente pode começar com uma forma de dois níveis, avançar para uma malha de cubos e terminar com um sólido descrito por medidas. Observo se o aluno identifica corretamente as dimensões, cruza as três projeções e explica por que descarta alternativas. Também vale pedir que desenhe uma vista que falta ou que construa um objeto com cubos. Na plataforma GeraProva, posso gerar questões e organizar avaliações sem começar do zero; depois, ajusto o nível e reviso os itens para adequá-los à turma. A habilidade EF09MA17 permite relacionar reconhecimento de vistas ortogonais e desenho em perspectiva, então faz sentido avaliar leitura, raciocínio e representação, não apenas uma resposta marcada.

Para explorar a habilidade, você pode acessar a página inicial do GeraProva e conhecer a plataforma. Se quiser experimentar a criação de avaliações, o cadastro grátis permite começar sem complicar o planejamento.

Questões prontas com gabarito comentado

As seis questões a seguir trabalham a habilidade EF09MA17 com contextos e níveis de raciocínio variados. Eu gosto de usá-las para pedir que a turma mostre como passou das projeções ao sólido, e não apenas que marque uma letra. Cada item inclui uma dica de resolução, o conceito central, uma referência de revisão quando disponível, além do código BNCC e do nível de Bloom. As explicações dos distratores ajudam a identificar exatamente qual leitura falhou: orientação, dimensão, ocupação da base ou altura. Você pode aplicar as questões em sequência, selecionar algumas para uma atividade de retomada ou adaptar os números e as figuras à realidade da sua turma. Na correção, vale retomar as vistas uma por uma e pedir que os estudantes confirmem a resposta nas três projeções. Assim, o gabarito comentado vira uma oportunidade de ensinar estratégias de visualização espacial.

1. Como reconstruir o expositor de marcenaria pelas três vistas?

Um pequeno expositor tem vista superior retangular de 8 cm por 5 cm, com um traço paralelo à profundidade a 3 cm da borda esquerda. A vista frontal mede 6 cm de altura nos primeiros 3 cm à esquerda e 2 cm no restante. A vista lateral direita indica 6 cm ao longo de toda a profundidade. Qual perspectiva está correta? BNCC: EF09MA17. Bloom: Entender. Conceito central: vistas ortogonais e perspectiva 3D. Dica de resolução: analise as vistas para visualizar o sólido. Para revisar: interpretação de vistas ortogonais e formação de imagens tridimensionais.

• ❌ A) Parte mais alta à esquerda ocupando apenas parte da profundidade. A lateral mostra 6 cm em toda a profundidade, não apenas em uma parte.
• ✅ B) Parte mais alta à esquerda ocupando toda a profundidade de 5 cm. A vista superior localiza a faixa alta à esquerda, e a lateral confirma que ela percorre toda a profundidade.
• ❌ C) Parte mais alta à direita. Inverte esquerda e direita: o traço está a 3 cm da borda esquerda.
• ❌ D) Parte mais alta ao fundo, em toda a largura. Troca largura por profundidade; o traço paralelo à profundidade separa faixas na largura.
• ❌ E) Um único nível de 6 cm em toda a base. A vista frontal mostra que o restante tem apenas 2 cm de altura.

2. Qual perspectiva representa o suporte para impressão 3D?

A vista frontal mostra duas faixas de 3 cm: uma chega a 4 cm de altura e a outra a 2 cm, totalizando 6 cm de largura. A vista superior é um retângulo de 6 cm por 4 cm com uma divisão a 3 cm de uma borda da largura. A lateral direita é um quadrado de 4 cm por 4 cm sem linhas internas. Qual é o esboço correto? BNCC: EF09MA17. Bloom: Aplicar. Conceito central: vistas ortogonais e perspectiva. Dica: relacione as medidas nas três vistas. Para revisar: interpretar projeções para formar objetos tridimensionais.

• ❌ A) Bloco com altura constante de 2 cm. Desconsidera a faixa que chega a 4 cm.
• ❌ B) Degrau alto nos 3 cm centrais da largura. A linha está a 3 cm de uma borda, portanto indica uma faixa lateral, não central.
• ❌ C) Degrau alto em metade da profundidade e em toda a largura. Troca as dimensões: a divisão ocorre na largura.
• ✅ D) Degrau alto em toda a profundidade e nos 3 cm de um dos lados da largura. As duas alturas frontais e a divisão superior confirmam essa configuração.
• ❌ E) Bloco com altura constante de 4 cm. Ignora a faixa de 2 cm mostrada na vista frontal.

3. Onde fica a pilha de dois cubos no suporte 2 × 2?

Um suporte ocupa as quatro posições de uma malha 2 × 2. A vista frontal indica dois cubos na coluna esquerda e um na direita; a lateral direita mostra dois cubos na fileira da frente e um atrás. Cada posição ocupada tem ao menos um cubo. Qual disposição atende às vistas? BNCC: EF09MA17. Bloom: Aplicar. Conceito central: vistas ortogonais e perspectiva. Dica: relacione as alturas para montar o suporte. Para revisar: interpretar vistas e construir modelos tridimensionais.

• ❌ A) Pilha dupla no canto frontal direito. Ela deixaria alta a coluna direita da vista frontal, contrariando o registro.
• ✅ B) Pilha dupla no canto frontal esquerdo. Esse canto pertence à coluna esquerda e à fileira da frente, ambas com altura dois.
• ❌ C) Pilha dupla no canto traseiro direito. Não corresponde nem à coluna frontal esquerda nem à fileira dianteira alta.
• ❌ D) Duas pilhas duplas nos cantos frontais. A pilha da direita elevaria também a coluna direita na vista frontal.
• ❌ E) Pilha dupla no canto traseiro esquerdo. A vista lateral mostra a altura dois na frente, não atrás.

4. Como identificar a vista superior, frontal e lateral direita?

Um objeto ocupa uma base de duas linhas por três colunas. O desenho I é uma malha 2 × 3: na frente há “X X .” e no fundo “X X X”. O desenho II é um perfil com três colunas de alturas 2, 2 e 1. O desenho III é um perfil com duas colunas de alturas 2 e 2. Qual é a correspondência? BNCC: EF09MA17. Bloom: Lembrar. Conceito central: vistas ortogonais e projeções. Dica: relacione o número de posições às dimensões da base. Para revisar: identificar vistas de objetos tridimensionais.

• ❌ A) I lateral, II frontal, III superior. A vista superior mostra a planta ocupada, não um perfil de alturas.
• ✅ B) I superior, II frontal, III lateral direita. A malha registra a base; as três colunas são a largura frontal e as duas são a profundidade lateral.
• ❌ C) I lateral, II superior, III frontal. A vista superior não é o perfil 2, 2, 1 e a malha tem dimensões 2 × 3.
• ❌ D) I superior, II lateral, III frontal. A lateral tem duas posições, não três; trocar as vistas ignora largura e profundidade.
• ❌ E) I frontal, II superior, III lateral. A malha informa ocupação no piso, não alturas vistas de frente.

5. Quais alturas respeitam as vistas do monumento de cubos?

A base tem três fileiras (frente, meio e fundo) e três posições por fileira. A vista superior registra todas as posições da frente, esquerda e centro do meio, e centro e direita do fundo. A vista frontal indica alturas máximas 3, 2 e 2 da esquerda para a direita; a lateral direita indica 3, 2 e 2 da frente para o fundo. Qual organização funciona? BNCC: EF09MA17. Bloom: Analisar. Conceito central: interpretação de vistas tridimensionais. Dica: cruze ocupação e alturas máximas. Para revisar: projeções e vistas ortogonais.

• ❌ A) Frente: 2, 1, 2; meio: 3, 2, 0; fundo: 0, 1, 2. A fileira do meio atingiria altura 3 na lateral, que indica 2.
• ❌ B) Frente: 3, 1, 2; meio: 2, 3, 0; fundo: 0, 1, 2. A coluna central teria altura máxima 3, mas a vista frontal indica 2.
• ✅ C) Frente: 3, 1, 2; meio: 2, 2, 0; fundo: 0, 1, 2. Respeita as posições ocupadas e produz máximos 3, 2, 2 nas duas direções.
• ❌ D) Frente: 3, 1, 2; meio: 2, 2, 0; fundo: 1, 1, 2. Acrescenta um bloco na posição esquerda do fundo, ausente na vista superior.
• ❌ E) Frente: 3, 1, 2; meio: 2, 2, 1; fundo: 0, 1, 2. Ocupa a posição direita do meio, que deveria estar vazia.

6. Como organizar as três pilhas do expositor?

Um expositor é formado por cubos iguais. Na vista superior aparecem três quadrados alinhados, sem espaços; na frontal, da esquerda para a direita, as alturas são 1, 2 e 3; na lateral direita aparece uma coluna de altura 3. Qual organização deve aparecer em perspectiva? BNCC: EF09MA17. Bloom: Criar. Conceito central: vistas ortogonais e perspectiva. Dica: use a vista frontal para ordenar as alturas e a lateral para confirmar a maior. Para revisar: interpretar vistas para formar objetos 3D.

• ❌ A) Fileira 3, 2 e 1. Inverte a ordem indicada na vista frontal.
• ❌ B) Fileira 1, 2 e 2. Não inclui a altura 3 indicada pela frontal e pela lateral.
• ❌ C) Fileira 2, 1 e 3. Troca as alturas das duas primeiras posições.
• ❌ D) Fileira 1, 3 e 2. Coloca a maior pilha no centro, contrariando a vista frontal.
• ✅ E) Fileira 1, 2 e 3. Mantém as três posições alinhadas, respeita a ordem frontal e confirma a coluna de altura 3 na lateral.
