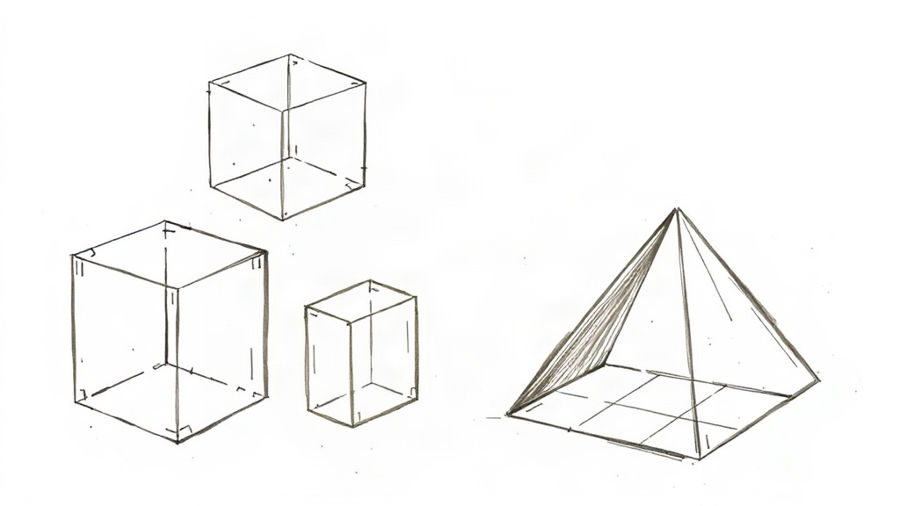

Vistas ortogonais de figuras espaciais: exercícios para o 9º ano

Quando comecei a ensinar vistas ortogonais para o 9º ano, percebi uma coisa rápida: os alunos conseguem desenhar um cubo, mas travam na hora de imaginar o que está escondido atrás dele. Na minha turma, a dúvida aparecia sempre igual: "professor, como eu sei que tem um cubo atrás se eu não estou vendo?". Foi a partir dessa pergunta que passei a montar maquetes de cubos sobre a mesa e pedir que a turma desenhasse as três vistas antes de qualquer fórmula.

Hoje, com o GeraProva, eu separo os exercícios em minutos e tenho tempo para o que realmente importa: a conversa com o aluno enquanto ele tenta reconstruir o objeto. Neste texto, eu reúno o que funciona na prática, com questões reais da base de dados da plataforma e gabarito comentado.

O que são vistas ortogonais de figuras espaciais?

Vistas ortogonais são as projeções de um sólido em três direções perpendiculares: a vista superior (de cima), a vista frontal (de frente) e a vista lateral (de lado). Cada uma mostra apenas o contorno aparente do objeto naquela direção. Na habilidade EF09MA17 da BNCC, o objetivo é justamente que o estudante reconheça essas vistas e as use para desenhar objetos em perspectiva. Na prática, isso significa sair do papel plano e voltar a ele com um objeto tridimensional na cabeça. Quando uso exercícios assim no GeraProva, consigo variar o nível de dificuldade sem reescrever tudo do zero, o que economiza bastante tempo de planejamento.

Por que os alunos erram tanto nessa parte?

Na minha experiência, o erro mais comum é tratar cada vista como se fosse um desenho independente. O aluno olha a vista frontal, outra vista lateral, e não percebe que as três precisam conversar entre si. Outro erro frequente é a inversão de lados: a esquerda vira direita e a frente vira fundo. Por isso, antes de qualquer exercício, eu peço que eles escrevam, em cada vista, qual lado é qual.

Como ensinar vistas ortogonais passo a passo?

Minha sequência em sala tem quatro etapas, e ela funciona melhor do que começar direto pelos exercícios. Primeiro, eu uso cubos de madeira ou de papel. Depois, peço que os alunos montem uma pequena construção com três ou quatro cubos. Em seguida, eles desenham as três vistas em uma folha quadriculada. Por fim, trocamos as folhas: cada dupla tenta reconstruir a peça que a outra desenhou. Essa última etapa é a que mais revela dúvidas, porque o aluno precisa conferir se o desenho realmente permite voltar ao objeto original.

• Etapa 1: manipulação concreta com cubos.
• Etapa 2: desenho das três vistas em malha quadriculada.
• Etapa 3: troca de folhas e reconstrução pelo colega.
• Etapa 4: exercícios escritos com gabarito comentado.

Se você ainda não tem uma base de questões para essa sequência, vale começar pela página inicial do GeraProva, onde você entende como a plataforma organiza as questões por habilidade. Depois disso, um cadastro grátis já permite gerar a primeira prova em poucos minutos.

Quantas questões de vistas ortogonais usar em uma prova?

Na minha turma, costumo usar entre cinco e oito questões sobre o tema em uma avaliação, misturando níveis fáceis e difíceis. Com menos de cinco, o aluno não tem material suficiente para perceber padrões. Com mais de oito, a prova fica longa e o foco se perde. Uma boa proporção é começar com duas questões de reconhecimento (Lembrar e Entender), depois duas ou três de aplicação e terminar com uma ou duas de análise, que exigem reconstruir o objeto a partir de informações parciais.

Como avaliar a compreensão de perspectiva na prática?

Avaliar perspectiva não é pedir que o aluno desenhe bonito. O que eu observo é se ele consegue ir da vista para o objeto e do objeto para a vista. Uma questão que pede a interpretação de três vistas e a escolha da montagem correta mede isso muito melhor do que um desenho livre. Quando escrevo essas questões, procuro alternativas que representem erros reais de raciocínio, como a inversão lateral ou a troca de largura por profundidade. Assim, cada distrator vira uma conversa em sala.

Questões prontas com gabarito comentado

A seguir estão seis questões reais da base do GeraProva, todas sobre vistas ortogonais, com a alternativa correta marcada, a explicação de cada distrator e a dica de resolução. Eu uso exatamente esse formato para discutir os erros na lousa.

Restauradores organizam um pequeno suporte de cubos de madeira para expor miniaturas em uma vitrine.

Restauradores organizam um pequeno suporte de cubos de madeira para expor miniaturas em uma vitrine. Como o objeto será montado em outra sala, a equipe registrou suas três vistas ortogonais em palavras. Na vista superior, o suporte ocupa as quatro posições de uma malha de 2 por 2. Na vista frontal, a coluna da esquerda tem altura de dois cubos, e a da direita tem altura de um cubo. Na vista lateral direita, a fileira da frente tem altura de dois cubos, e a fileira de trás tem altura de um cubo. Cada posição ocupada na malha possui pelo menos um cubo.

Analise as informações das vistas ortogonais e determine a disposição dos cubos que permite representar o suporte em perspectiva.

• ❌ A) Uma pilha de dois cubos no canto frontal direito e cubos únicos nas demais posições. — Erro de inversão lateral: uma pilha à direita produziria altura dois na coluna direita da vista frontal.
• ✅ B) Uma pilha de dois cubos no canto frontal esquerdo e cubos únicos nas demais posições. — A altura dois aparece na coluna esquerda da vista frontal e na fileira frontal da vista lateral, localizando a pilha no canto frontal esquerdo.
• ❌ C) Uma pilha de dois cubos no canto traseiro direito e cubos únicos nas demais posições. — Erro de combinação inadequada das vistas: a pilha ficaria à direita na frente e atrás, contrariando os dois registros.
• ❌ D) Duas pilhas de dois cubos nos cantos frontais e cubos únicos nos cantos traseiros. — Erro de considerar apenas a vista lateral: a segunda pilha elevaria também a coluna direita na vista frontal.
• ❌ E) Uma pilha de dois cubos no canto traseiro esquerdo e cubos únicos nas demais posições. — Erro de inversão de profundidade: uma pilha atrás produziria altura dois na fileira traseira da vista lateral direita.

Dica de resolução: analise as vistas ortogonais e relacione as alturas para montar o suporte. Conceito central: vistas ortogonais e perspectiva. Conceito para revisão: como interpretar vistas ortogonais e construir modelos tridimensionais. Esta questão trabalha a habilidade EF09MA17 no nível Aplicar da taxonomia de Bloom.

Considere um prisma reto com base retangular no plano z=0 cujos vértices da base são A(1,1,0), B(5,1,0), C(5,3,0) e D(1,3,0) e altura h=6.

Considere um prisma reto com base retangular no plano z=0 cujos vértices da base são A(1,1,0), B(5,1,0), C(5,3,0) e D(1,3,0) e altura h=6. Escreva as vistas ortogonais: planta (projeção no plano xy), vista frontal (projeção no plano xz) e vista lateral (projeção no plano yz), usando coordenadas ou desigualdades para descrever cada vista.

• ✅ A) Planta: retângulo com vértices (1,1),(5,1),(5,3),(1,3). Vista frontal (xz): retângulo 1=x=5, 0=z=6. Vista lateral (yz): retângulo 1=y=3, 0=z=6. — Projeção sobre xy elimina a coordenada z e sobre xz e yz elimina y ou x, mantendo os intervalos da base e a altura fixa.
• ❌ B) Volume = 12·6 = 72 unidades³. — Multiplica a área incorretamente pela largura total em vez da profundidade y.
• ❌ C) Volume = (6·3)/2 · 4 = 36 unidades³. — Mistura fórmulas: a área do triângulo é 12 e não pode receber o fator 4 dessa forma.
• ❌ D) Volume = 12·4 = 48 unidades³. — Usa uma altura que não corresponde à do prisma em vez da altura correta, que deve multiplicar a área da base.
• ❌ E) Volume = 6·4·3 = 72 unidades³. — Confunde a área com o volume total sem considerar corretamente as dimensões da base.

Dica de resolução: desenhe as projeções em cada plano com as coordenadas corretas. Conceito central: vistas ortogonais de prismas. Conceito para revisão: como desenhar vistas ortogonais de sólidos geométricos. Esta questão está ligada à habilidade EF06MA17, no nível Compreender de Bloom, e exige raciocínio dedutivo.

Em uma oficina de fabricação de brinquedos, um cubo maciço é representado por suas vistas ortogonais.

Em uma oficina de fabricação de brinquedos, um cubo maciço é representado por suas vistas ortogonais. Para obter a vista frontal, observa-se o sólido perpendicularmente a uma de suas faces, projetando no papel apenas o contorno aparente. Como todas as faces do cubo são congruentes, a forma e as medidas desse contorno são determinadas pela geometria do sólido.

Com base no texto, qual figura representa corretamente a vista frontal desse cubo?

• ❌ A) Um hexágono — Representa erroneamente diferentes faces do cubo em uma única vista, produzindo mais lados que o contorno de uma face.
• ❌ B) Um círculo — Associa a projeção a uma figura redonda, desconsiderando que o cubo é formado apenas por faces planas e quadradas.
• ❌ C) Um pentágono — Conta faces ou arestas visíveis como se formassem o contorno de uma única vista frontal.
• ❌ D) Um triângulo — Interpreta a projeção como uma visão inclinada que mostra apenas parte da face, em vez de observar o cubo perpendicularmente a uma face.
• ✅ E) Um quadrado — A vista frontal é obtida perpendicularmente a uma face do cubo. Como cada face é um quadrado, o contorno projetado também é um quadrado.

Dica de resolução: analise as vistas laterais para determinar a forma frontal. Conceito central: vistas de um cubo. Conceito para revisão: representações de sólidos geométricos e suas vistas. É uma questão de nível Lembrar, muito boa para abrir a discussão com a turma antes de avançar.

Para refazer o suporte de uma pequena escultura, precisamos registrar suas três vistas, explicou a restauradora ao estagiário.

— Para refazer o suporte de uma pequena escultura, precisamos registrar suas três vistas, explicou a restauradora ao estagiário. A maquete é formada por cubos idênticos. Na base, há quatro cubos que ocupam os vértices de um quadrado de 2 por 2. Sobre o cubo da frente à esquerda, foi colocado mais um cubo. Sobre o cubo de trás à direita, foram empilhados mais dois cubos. Para padronizar os desenhos, na vista frontal as alturas são lidas da esquerda para a direita; na lateral direita, da frente para trás.

Analise a maquete descrita e identifique o conjunto de vistas ortogonais que permite reconstruí-la sem alterar a posição dos cubos.

• ❌ A) Vista frontal: alturas 2 e 3; vista lateral direita: alturas 3 e 2; vista superior: quatro quadrados em 2 por 2. — Inverte as alturas da frente e de trás na vista lateral direita.
• ❌ B) Vista frontal: alturas 1 e 3; vista lateral direita: alturas 2 e 3; vista superior: quatro quadrados em 2 por 2. — Desconsidera o cubo colocado sobre a posição da frente à esquerda na projeção frontal.
• ❌ C) Vista frontal: alturas 2 e 3; vista lateral direita: alturas 2 e 3; vista superior: três quadrados em forma de L. — Elimina uma das quatro posições ocupadas por cubos no plano superior.
• ❌ D) Vista frontal: alturas 3 e 2; vista lateral direita: alturas 2 e 3; vista superior: quatro quadrados em 2 por 2. — Troca as alturas das colunas esquerda e direita na vista frontal.
• ✅ E) Vista frontal: alturas 2 e 3; vista lateral direita: alturas 2 e 3; vista superior: quatro quadrados em 2 por 2. — A projeção frontal reúne alturas 2 e 3, a lateral também, da frente para trás, e a vista superior mantém as quatro posições da base.

Dica de resolução: visualize a maquete e relacione as vistas ortogonais para identificar a correta. Conceito central: vistas ortogonais e representação espacial. Conceito para revisão: como interpretar e construir vistas ortogonais de objetos tridimensionais. Trata-se de uma questão difícil, de nível Analisar, ideal para os alunos que já dominam as questões anteriores.

Dá para transformar essas vistas em um desenho em 3D? — perguntou um aprendiz de marcenaria ao analisar o projeto de um pequeno expositor.

No caderno, o objeto foi descrito apenas por vistas ortogonais. Na vista superior, aparece um retângulo de 8 cm de largura por 5 cm de profundidade. Há um traço reto paralelo à profundidade, a 3 cm da borda esquerda, indicando um desnível: à esquerda do traço o topo é mais alto; à direita, mais baixo. Na vista frontal, a altura total é de 6 cm nos primeiros 3 cm a partir da esquerda, e de 2 cm no restante da largura. Na vista lateral direita, a altura total observada é de 6 cm ao longo de toda a profundidade de 5 cm. Considere que o sólido tem faces planas, arestas retas e não possui vazios internos.

Com base nas três vistas descritas, identifique a descrição do desenho em perspectiva que representa corretamente esse expositor.

• ❌ A) Sólido em dois níveis, com parte mais alta à esquerda ocupando apenas parte da profundidade de 5 cm. — Ignora a vista lateral direita, que mostra altura 6 cm em toda a profundidade.
• ✅ B) Sólido em dois níveis, com parte mais alta à esquerda ocupando toda a profundidade de 5 cm. — O topo indica a faixa esquerda mais alta, e a vista lateral direita com 6 cm em toda a profundidade confirma que o nível alto vai até o fundo.
• ❌ C) Sólido em dois níveis, com parte mais alta à direita ocupando toda a profundidade de 5 cm. — Erro de espelhamento: a vista superior marca o desnível a 3 cm da borda esquerda, não da direita.
• ❌ D) Sólido em dois níveis, com parte mais alta ao fundo ocupando toda a largura de 8 cm. — Troca largura por profundidade: o traço do desnível é paralelo à profundidade e separa faixas na largura.
• ❌ E) Sólido em um único nível, com altura de 6 cm em toda a largura de 8 cm e profundidade de 5 cm. — Desconsidera a vista frontal, em que a altura 6 cm ocorre apenas nos primeiros 3 cm.

Dica de resolução: analise as vistas ortogonais para visualizar o sólido em 3D. Conceito central: vistas ortogonais e perspectiva 3D. Conceito para revisão: como interpretar vistas ortogonais para formar imagens tridimensionais. Questão difícil, de nível Entender, com raciocínio analógico.

No ateliê de maquetes, uma equipe montou um pequeno bloco com cubos iguais.

No ateliê de maquetes, uma equipe montou um pequeno bloco com cubos iguais. Na base, há três cubos alinhados lado a lado. Atrás do cubo da esquerda, foi colocado mais um cubo. Sobre esse mesmo cubo da esquerda, foi empilhado outro cubo, formando uma coluna mais alta. Ao observar o objeto, a professora pediu aos estudantes que relacionassem essa montagem às suas vistas ortogonais para desenhá-la em perspectiva. Ela informou que a vista de frente mostra alturas 2, 1 e 1; a vista lateral mostra alturas 2 e 1; e a vista de cima mostra quatro posições ocupadas, formando um L.

Considere as vistas descritas no texto-base e identifique a montagem em cubos que elas representam.

• ❌ A) Uma base com dois cubos alinhados e dois cubos sobre o da esquerda, formando uma coluna dupla. — Faltam as quatro posições ocupadas na vista de cima e a disposição lateral não coincide com o texto.
• ❌ B) Uma base com quatro cubos alinhados e um cubo sobre o segundo da esquerda. — A vista de cima deixaria de formar um L, pois haveria quatro posições em linha reta.
• ❌ C) Uma base com três cubos alinhados e um cubo atrás do da direita, com outro cubo sobre o da direita. — Troca o lado da coluna mais alta, o que altera as alturas vistas de frente e de lado.
• ✅ D) Uma base com três cubos alinhados e um cubo atrás do da esquerda, com outro cubo sobre o da esquerda. — A descrição reproduz a base em L e a coluna de altura 2 no cubo da esquerda, compatíveis com as três vistas informadas.
• ❌ E) Uma base com três cubos em linha e dois cubos sobre o cubo central, formando uma torre única. — Produziria uma coluna central mais alta e não as alturas 2, 1 e 1 indicadas.

Dica de resolução: analise as vistas ortogonais e relacione com a descrição da montagem. Conceito central: vistas ortogonais e perspectiva. Conceito para revisão: como interpretar vistas ortogonais e representações tridimensionais. Questão de nível Entender e dificuldade média, com raciocínio analógico.

Como usar essas questões no dia a dia da sala de aula?

Minha dica final é não distribuir as questões como lista de exercícios sem conversa. Eu projeto a questão, deixo os alunos tentarem por cinco minutos com os cubos em mãos e só então discutimos cada alternativa. Quando um aluno defende uma resposta errada, eu peço que ele explique o raciocínio em voz alta, e quase sempre a própria explicação revela o erro. Esse ritmo leva mais tempo do que uma prova tradicional, mas os resultados nas avaliações seguintes mostram a diferença.
